產品名稱：

焊接止回閥

所屬分類：

止回閥系列

產品簡介：

H61H、H61Y 型 800(Lb) 承插焊鍛鋼止回閥有三種體蓋連接設計形式。一種是螺栓式閥蓋：按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有要求時也可采用透焊連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。

在線咨詢聯系我們

產品詳情

【產品用途】

H61H、H61Y 型 800(Lb) 承插焊鍛鋼止回閥有三種體蓋連接設計形式。一種是螺栓式閥蓋：按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用透焊連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。

【執行標準】

設計與制造：MSSP-118，ASME B16.34

檢驗與測試：API 598

標記：MSS-SP-25

【性能參數】

型號		H61H	H61Y
適用溫度（℃）		≤425
適用介質		水、蒸汽、油品
材料	閥體、閥蓋	碳素鋼
	閥瓣	鉻不銹鋼
	密封面	鉻不銹鋼或碳鋼對焊鐵基合金
	墊片	柔性石墨

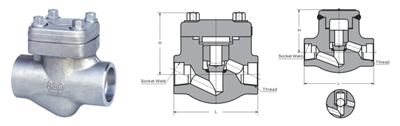

【主要外形和連接尺寸】

公稱通徑DN		尺寸 (mm)					重量 (kg)
mm	in	L	l	D	D1	H	重量 (kg)
15	1月2日	80	10	34	21.8	47.5	1.25
0	3月4日	90	13	40	27.1	52.5	1.6
25	1	100	13	50	33.8	62.5	2.4
32	1 1/4	120	13	58	42.6	78	3.75
40	1 1/4	140	13	66	48.7	92	5.5
50	2
